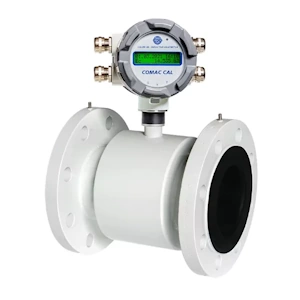

Comac Cal Flow 38: Універсальний електромагнітний витратомір для рідин і теплової енергії
Comac Cal s.r.o. (Чехія) представляє інноваційний електромагнітний витратомір Flow 38, розроблений для точного вимірювання витрати електропровідних рідин у промислових, комунальних та енергетичних системах. Це надійний прилад із високою точністю вимірювань і широкими можливостями комунікації, що відповідає сучасним вимогам автоматизації обліку ресурсів.Принцип роботи
Flow 38 працює за принципом електромагнітної індукції Фарадея. У процесі вимірювання електропровідна рідина проходить крізь магнітне поле, внаслідок чого у неї індукується електрична напруга, що пропорційна швидкості потоку. Цей сигнал обробляється електронікою витратоміра для обчислення об’ємної витрати.Переваги Comac Cal Flow 38
- Безконтактне вимірювання: Відсутність рухомих частин забезпечує довговічність і надійність.
- Висока точність: До 0,5% у діапазоні швидкостей 0,1–10 м/с.
- Широкий діапазон: Підтримка відношення Qmin/Qmax до 1:200.
- Гнучкі комунікації: RS-485, MODBUS/M-Bus, аналоговий і імпульсний вихід.
- Хімічна стійкість: Можливість футерування PTFE, PFA, гума, кераміка, PVDF тощо.
- Захист і надійність: IP65 стандарт, IP67/IP68 опціонально.

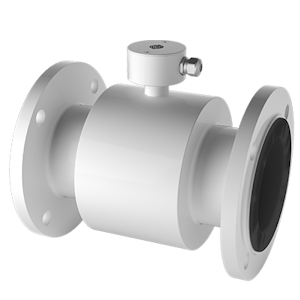

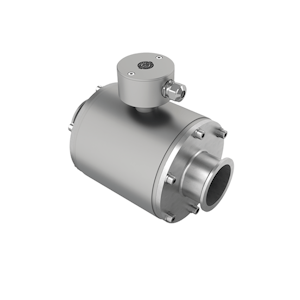

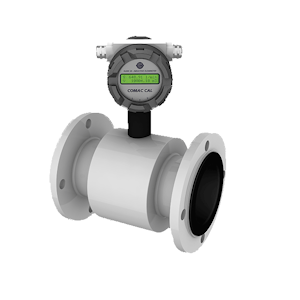

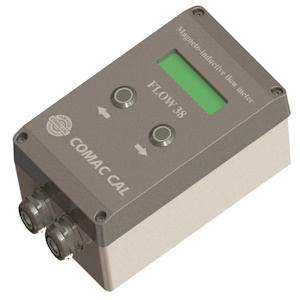

- Гнучке виконання: Компактне чи відокремлене, монтаж у будь-якому положенні.
Застосування Flow 38
- Хімічна та харчова промисловість: Вимірювання агресивних рідин, кислот, лугів.
- Комунальні підприємства: Облік витрати води та тепла.
- Промислові підприємства: Системи контролю технологічних процесів.
- Енергетика: Водопідготовка та облік тепла в системах опалення/охолодження.
Чому варто обрати Flow 38?
- Європейська якість: Вироблено в Чехії відповідно до міжнародних стандартів.
- Сервіс в Україні: Підтримка, повірка, ремонт через сертифікованого представника.
- Гнучка комплектація: Вибір діаметрів, футерування, електродів, інтерфейсів.
Технічні характеристики Flow 38
| Параметр | Значення |
|---|---|
| Тип приладу | Електромагнітний витратомір |
| Діаметр умовного проходу | DN6–DN400 |
| Діапазон витрат | 0,1 – 10 м/с (відношення до 1:200) |
| Клас точності | ±0,5% |
| Температура рідини | до +170°C (залежно від футерування) |
| Живлення | 230V AC або 24V DC |
| Комунікації | RS-485 (MODBUS/M-Bus), 4-20 мА, імпульсний вихід |
| Захист | IP65 (стандарт), IP67/IP68 (опція) |
| Монтажне положення | Будь-яке |
| Матеріал корпусу | Алюмінієвий сплав (порошкове фарбування) |
| Гарантія | 48 місяців |
Заводські налаштування витратоміра Flow 38
| DN (мм) | Імп/л | Ширина імпульсу (мс) | Витрата при 4 мА (л/год) | Витрата при 20 мА (л/год) |
|---|---|---|---|---|
| 6 | 10 | 4 | 1 | 200 |
| 8 | 10 | 4 | 2 | 200 |
| 10 | 10 | 4 | 3 | 400 |
| 15 | 10 | 4 | 7 | 600 |
| 20 | 10 | 4 | 14 | 200 |
| 25 | 10 | 4 | 21 | 000 |
| 32 | 1 | 4 | 34 | 000 |
| 40 | 1 | 4 | 54 | 000 |
| 50 | 1 | 4 | 84 | 000 |
| 65 | 1 | 4 | 144 | 000 |
| 80 | 1 | 4 | 220 | 000 |
| 100 | 0,1 | 4 | 340 | 000 |
| 125 | 0,1 | 4 | 534 | 000 |
| 150 | 0,1 | 4 | 760 | 000 |
| 200 | 0,1 | 4 | 1 350 | 000 |
| 300 | 0,1 | 4 | 3 052 | 000 |
| 400 | 0,1 | 2,5 | 5 400 | 000 |
